1. Konstruktionen av flerkärnig fluorhartsisolerad tråd
Strukturell typ
Den huvudsakliga tillämpningen
En -- dubbel kärna av vridande samling
Utan jacka
Fluor plastisolering;
Dubbel kärna vridning.
B -- Dubbel kärna av vridande samling
Med jacka
Fluor plastisolering;
Plasthylsa av fluor;
mekaniskt böjmotstånd och slitage.
F -- Dubbel kärna av vridande samling
Dubbel skärmad mantel
Fluor plastisolering; Fluorplasthölje;Aluminiumplastkomposittejp och väv av kopparnät; 100 % elektromagnetisk skärmning; Läckagejordledningen eliminerar effektivt inducerad statisk elektricitet.
G -- Multi-dubbel kärna av vridande samling Dubbel skärmning mantlad
Fluorplastisolering, fluorplastiskt mellanliggande isoleringsskikt och yttre mantel; Dubbelskiktsskärmning eliminerar effektivt överhörningsstörningar och EMI.
H -- Multi-core av vridande samling
Med jacka
Fluor plastisolering;
Plasthylsa av fluor;
motståndskraft mot mekaniskt slitage.
I -- Multi-core av vridande samling
Utan jacka
Fluorplastisolering, kopparflätning till yttre mantel, Kopparflätning hjälper mekaniskt skydd vid samma kalk.

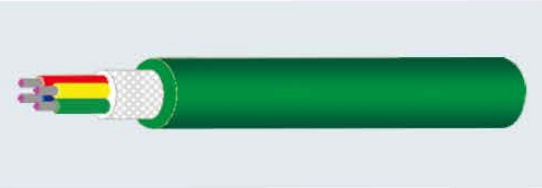

J -- Multi-core av vridande samling
Enskalsmantel
Fluor plastisolering;
Plasthylsa av fluor;
Koppar Braldlng Sheldlng.
K -- Multi-core av vridande samling
Dubbelskyddad mantel
Fluorplastisolering,Fluorplastmantel;Aluminiumplastkomposittejp och kopparnätvävning, elektromagnetisk skärmning; Läckagejordledningen eliminerar effektivt inducerad statisk elektricitet.
2. Särskilj med skärmande struktur
Isoleringsstruktur
Den huvudsakliga tillämpningen
Ingen skärmningsstruktur
A. B. H
Används huvudsakligen för intern installation eller extern anslutning i lågspännings-, lågfrekventa växelströms- eller likströmsscenarier.
Enkel skärmande struktur
I. J
Används huvudsakligen för intern installation eller extern anslutning av hushållsapparater med låg effekt, kontorsmaskiner, medicinsk elektronisk utrustning, etc.
Dubbellagers skärmningsstruktur
F. G. K
Används huvudsakligen för intern installation eller extern anslutning av högfrekvent, högtrohet, precisionselektronik, instrument, mätare, sensorer, etc.
Flerlagers skärmningsstruktur
-
Används huvudsakligen för intern installation eller extern anslutning av högfrekvent, högtrohet, högeffekt, precisionselektronik, instrument, mätare, etc.
3. Differentiera efter kärntrådskonstruktion
Samlingsstrukturen
Den huvudsakliga tillämpningen
Platt struktur
B
Används huvudsakligen för anslutning av aktiva maskinkomponenter eller ledningar för begränsade utrymmen och plan.
Marksamlingsstrukturen
A. F. G
Används huvudsakligen för att ansluta kommunikationsutrustning, datanätverkskablar, kontrollcenter och terminalenheter.
Balk markuppsamlingsstruktur
H. I. J. K
Används huvudsakligen för interna och externa anslutningar av motorer, elektriska apparater, hushållsapparater, transportfordon och industriella automatiska styrsystem.
